Dlaczego rozłożenie obciążenia na blachę trapezową jest istotne?

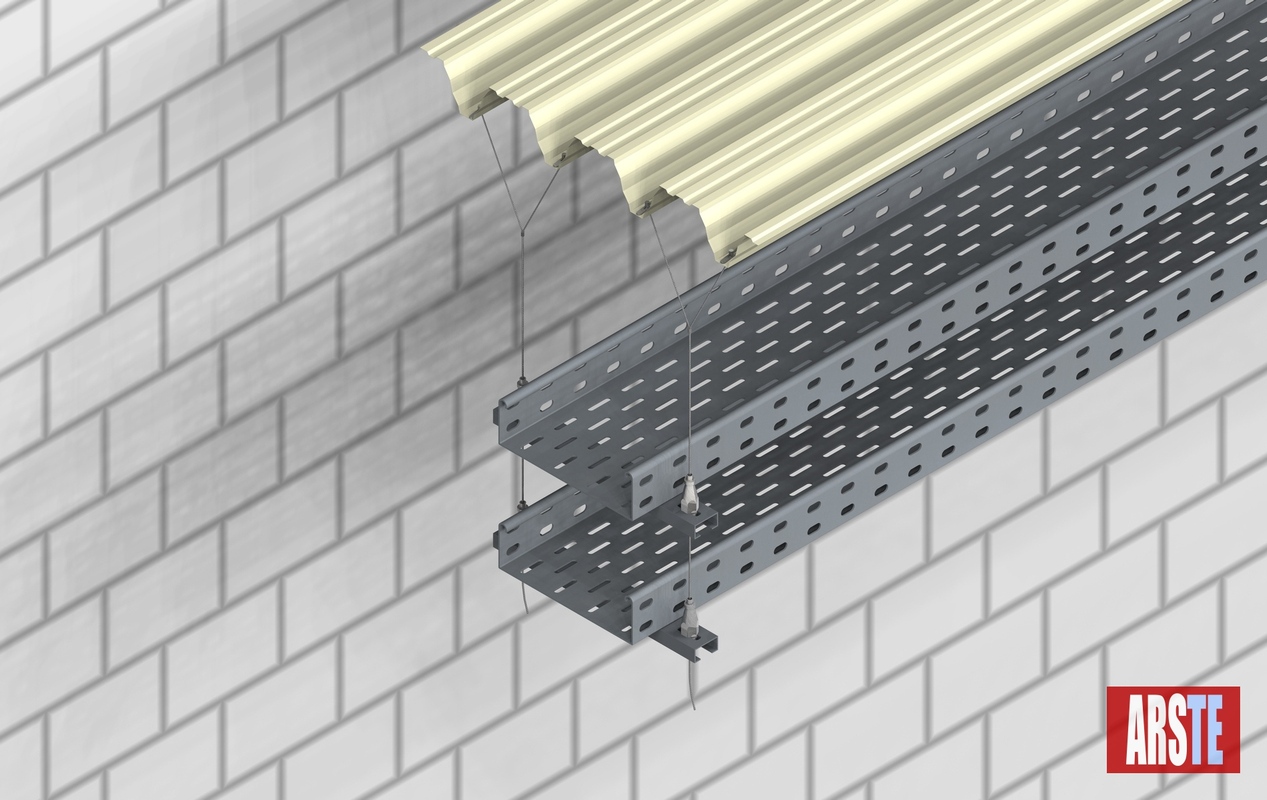

Linka stalowa ARSTE typu YTG jako optymalne rozwiązanie do rozłożenia ciężaru tras kablowych na
pokryciu dachu z blachy trapezowej.
Parametry podawane przez dostawcę blachy dotyczą dopuszczalnego obciążenia blachy trapezowej F kN na 1m2. Dla celów prowadzenia instalacji najczęściej wykorzystywane jest obciążenie pojedynczej V blachy trapezowej, które zależne jest od wielu parametrów, takich jak grubość blachy, przetłoczenia, rodzaj i dystans między przęsłami. W praktyce producenci blach trapezowych najczęściej stosują szybkie obliczenie poprzez podzielenie 1 m bieżącego przez odległość między falami, i na tej podstawie podawane jest obciążenie przypadające na jedną falę.
Dla przykładu przedstawionego poniżej, przy rozstawie między falami 330 mm, mamy trzy fale w
jednym metrze bieżącym. Wychodząc z dopuszczalnego obciążenia 35 kg na 1 m blachy trapezowej, możemy szybko obliczyć, że na jedną falę przypada nam ok. 1/3 F, t.j. 11,5 kg dopuszczalnej obciążalności. Przy prowadzeniu instalacji ta wartość nie zawsze jest wystarczająca. Wtedy należy tak rozłożyć obciążenie naszej instalacji aby nie przekroczyć wyliczonego obciążenia dla pojedynczej fali.
Przykładowe wyliczenia obciążenia jednej fali przy założeniu różnych wartości podanego obciążenia
na 1m2 oraz różnych wartości dystansu między kolejnymi falami.
| Rozstaw w mm między falami blachy trapezowej | ||||
| Obciążenie 1m2 blachy trapezowej | 270 mm | 300 mm | 330 mm | 360 mm |
| 25 kg/m2 | 6,75 kg | 7,50 kg | 8,25 kg | 9,00 kg |
| 30 kg/m2 | 8,10 kg | 9,00 kg | 9,90 kg | 10,80 kg |
| 35 kg/m2 | 9,45 kg | 10,50 kg | 11,55 kg | 12,60 kg |
| 40 kg/m2 | 10,80 kg | 12,00 kg | 13,20 kg | 14,40 kg |
| 45 kg/m2 | 12,15 kg | 13,50 kg | 14,85 kg | 16,20 kg |
| 50 kg/m2 | 13,50 kg | 15,00 kg | 16,50 kg | 18,00 kg |
Tabela 1. Dopuszczalne obciążenie pojedynczej fali dla przykładowych założonych parametrów.
Prowadzenie tras kablowych na linkach stalowych to nawet 6 razy szybsza instalacja prowadząca do znacznych korzyści finansowych na obiekcie. Warto przeanalizować wszystkie korzyści związane ze znacznym usprawnieniem szybkości instalacji trasy kablowej na obiekcie. Przy tylko 1200 szt. 2 m prętów gwintowanych M8 na obiekcie otrzymujemy ciężar 744 kg. To samo w linkach stalowych to tylko 36 kg.
